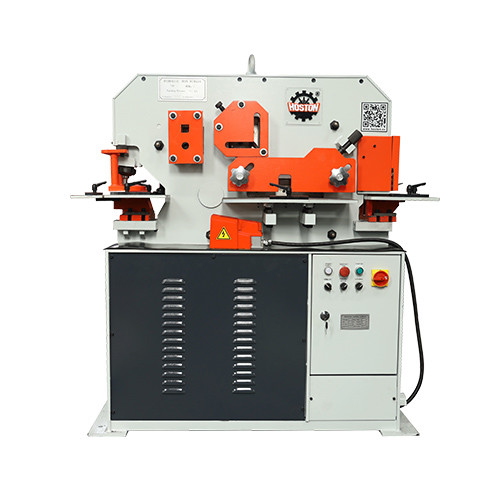

ماشین آهنگر چند منظوره HIW-45
با استفاده از انتقال هیدرولیک، این آخرین چند وظیفۀ ترکیبی است و ماشین برش در چین است. فولاد صاف، فولاد مربع، فولاد گرد، فولاد زاویه ای،
فولاد کانال و فولاد چوبی می تواند برای برش، سوراخ کردن و برش میله استفاده شود و مجهز به دستگاه بلوک برش است.
|
مدل
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| ظرفیت پردازش ((KN) |
600 |
900 |
1200 |
1600 |
| مقاومت کششی مواد ((Mpa) |
≤450 |
≤450 |
≤450 |
≤450 |
| رام استروک ((ملی متر)) |
80 |
80 |
80 |
80 |
| تعداد ضربات ((زمان/ دقیقه)) ((ملی متر)) |
8 تا 22 |
8 تا 22 |
8 تا 22 |
8 تا 22 |
| عمق گلو ((ملی متر) |
300 |
355 |
400 |
600 |
| زاویه برش |
7° |
8° |
8° |
8° |
| تراش تراش |
حداکثر ظرفیت تراش
(ضخامت*عرض) ((ملی متر)
|
16×250 |
20×330 |
25×330 |
30×355 |
| 8×400 |
10×480 |
16×600 |
20×600 |
| برش پروفایل فولاد |
بار مربع ((ملی متر) |
40 |
45 |
50 |
55 |
| بار گرد ((ملی متر) |
45 |
50 |
60 |
65 |
| کانال C ((ملی متر) |
126 |
160 |
200 |
280 |
| I-beam ((ملی متر) |
126 |
160 |
200 |
280 |
| تراش زاویه ای |
90° تراش ((ملی متر) |
120×10 |
140×12 |
160×14 |
180×16 |
| 90° تراش ((ملی متر) |
۷۰×۸ |
70×10 |
80×7 |
80×10 |
| سوراخ زدن |
مکس، به کاپاسي ضربه بزن
(قطر * ضخامت) ((ملی متر)
|
25×16 |
30×20 |
35×25 |
38×30 |
| موتور |
4 |
5.5 |
7.5 |
11 |
| ابعاد ((ملی متر) |
1650×800×1780 |
1950×900×1930 |
2350×980×2100 |
2680×1060×2380 |
سری استاندارد:
فقط يه اپراتور ميتونه روي اين ماشين کار کنه
با یک مجموعه استاندارد از واحد، از جمله یک پمپ، یک موتور و یک شیر.
قفل دستی
بدون سیستم خنک کننده دمایی
سری S:
فقط يک اپراتور ميتونه روي اين ماشين کار کنه
با یک مجموعه استاندارد از واحد، از جمله یک پمپ، یک موتور و یک شیر.
قفل دستی
سیستم فشرده سازی خودکار در ایستگاه برش زاویه و صفحه
سیستم خنک کننده دمایی
سری D:
مزدور آهنگر دوگانه (به این معنی که دو اپراتور می توانند همزمان روی ماشین کار کنند)
با دو مجموعه از واحدهای هیدرولیکی، از جمله دو پمپ، دو موتور و دو شیر
سیستم فشرده سازی خودکار در ایستگاه برش زاویه و صفحه
سیستم خنک کننده دمایی
توابع استاندارد:
سوراخ کردن؛ زاویه، سوراخ کردن کانال C؛ سوراخ کردن H-beam
برش زاویه ای؛ برش چوبی گرد؛ برش چوبی مربع؛ برش چوبی صاف؛ برش چوبی زاویه ای
شکاف دادن;
توابع اختیاری:
نوت کردن لوله
سوراخ کردن لوله
فشار بر روی ترمز
زاویه خم
قطر گوشه ها
دور زدن گوشه ها
دو طرفه گرد کردن
هیچی
اتصال کانال C
تراش I-Beam
برش کانال
 |
|
ایستگاه ضربه زدن
- طیف گسترده ای از ضربه و میله ها برای نیازهای مختلف ضربه در دسترس هستند.
- تغییر سریع سیستم توت نگهدارنده برای تغییر سریع ابزار ضربه.
- استریپتر طراحی شده برای دید، ایمنی و سهولت استفاده.
- یک میز بزرگ دو قطعه با ترازو و توقف اندازه گیری در تمام مدل ها استاندارد است.
- استریپر با صفحات قابل تعویض از حفره های مختلف برای به حداقل رساندن تغییر شکل استاندارد در تمام مدل ها است
|
|
ایستگاه تراش چوبی
- تیغه فوقانی که به طور خاص برای ایجاد یک برش تمیز با کمترین تحریف ماشینکاری شده است.
- تیغه پایین چهار لبه برش قابل استفاده دارد.
- برش درجه متغیر در فلنج زاویه ای.
- به راحتی قابل تنظیم است.
- میز پشتیبان با راهنما برای موقعیت دقیق
|
|
|
ایستگاه تراش زاویه ای
- برش تک بدون از دست دادن مواد و حداقل تغییر شکل.
- 45 درجه برش آسان و تمیز است.
- تیغه های ثابت با چهار لبه برش قابل استفاده.
- شعاع های گوشه ای قابل انتخاب بر روی تیغه های متحرک برای نتایج بهینه در زاویه های کوچک یا بزرگ
|
|
ایستگاه تراش چوبی
- یک نگهدارنده برای اندازه های مختلف برش میله مربع و برش میله گرد.
- ابزار تراش کانال و برش قطعه اختیاری برای اکثر مدل ها در دسترس است.
|
|
|
ایستگاه نوتینگ
- براي کنده کردن نوارها و زاويه ها مناسب است.
- محفظه ایمنی با قفل برقی برای حداکثر ایمنی و دید
- جدول اندازه گیری شامل توقف برای موقعیت دقیق است.
|
