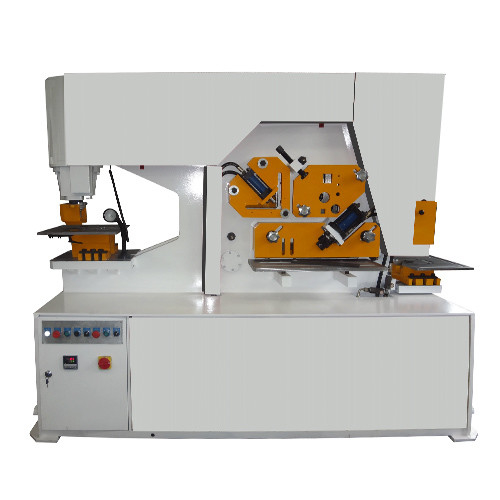

دو سیلندر آهنگر HIW-120S
طراحی ماشین بسیار عالی است و ساختار آن پایدار است. انتقال هیدرولیک و فشار مکانیکی معمولی به کار گرفته شده است. پنج ایستگاه وجود دارد.که a یک ایستگاه مستقل و BCDE یک ایستگاه ترکیبی است..ضرب و شیری قابل تنظیم است. دستگاه های مختلف برش را می توان برای برش، ضربه زدن، برش، اتاق و برش سنگ سنگ فلز صاف، فولاد مربع، فولاد گرد، استیل، فولاد فرشته، فولاد کانال،پرتو I،Z-beam و سایر مواد فولادی جامد رایج.The worktable مجهز به T-groove و لوله است،که برای نصب و تنظیم آزاد ابزار و die آسان است.Double پا سوئیچ،فعالیت آزاد و مستقلکارایی دو برابر
| مدل |
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| ظرفیت پردازش ((KN) |
600 |
900 |
1200 |
1600 |
| مقاومت کششی مواد ((Mpa) |
≤450 |
≤450 |
≤450 |
≤450 |
| رام استروک ((ملی متر)) |
80 |
80 |
80 |
80 |
| تعداد ضربات ((زمان/ دقیقه)) ((ملی متر)) |
8 تا 22 |
8 تا 22 |
8 تا 22 |
8 تا 22 |
| عمق گلو ((ملی متر) |
300 |
355 |
400 |
600 |
| زاویه برش |
7° |
8° |
8° |
8° |
| تراش تراش |
حداکثر ظرفیت تراش
(ضخامت*عرض) ((ملی متر)
|
16×250 |
20×330 |
25×330 |
30×355 |
| 8×400 |
10×480 |
16×600 |
20×600 |
| برش پروفایل فولاد |
بار مربع ((ملی متر) |
40 |
45 |
50 |
55 |
| بار گرد ((ملی متر) |
45 |
50 |
60 |
65 |
| کانال C ((ملی متر) |
126 |
160 |
200 |
280 |
| I-beam ((ملی متر) |
126 |
160 |
200 |
280 |
| تراش زاویه ای |
90° تراش ((ملی متر) |
120×10 |
140×12 |
160×14 |
180×16 |
| 90° تراش ((ملی متر) |
۷۰×۸ |
70×10 |
80×7 |
80×10 |
| سوراخ زدن |
مکس، به کاپاسي ضربه بزن
(قطر * ضخامت) ((ملی متر)
|
25×16 |
30×20 |
35×25 |
38×30 |
| موتور |
4 |
5.5 |
7.5 |
11 |
| ابعاد ((ملی متر) |
1650×800×1780 |
1950×900×1930 |
2350×980×2100 |
2680×1060×2380 |
سری استاندارد:
فقط يه اپراتور ميتونه روي اين ماشين کار کنه
با یک مجموعه استاندارد از واحد، از جمله یک پمپ، یک موتور و یک شیر.
قفل دستی
بدون سیستم خنک کننده دمایی
سری S:
فقط يک اپراتور ميتونه روي اين ماشين کار کنه
با یک مجموعه استاندارد از واحد، از جمله یک پمپ، یک موتور و یک شیر.
قفل دستی
سیستم فشرده سازی خودکار در ایستگاه برش زاویه و صفحه
سیستم خنک کننده دمایی
سری D:
مزدور آهنگر دوگانه (به این معنی که دو اپراتور می توانند همزمان روی ماشین کار کنند)
با دو مجموعه از واحدهای هیدرولیکی، از جمله دو پمپ، دو موتور و دو شیر
سیستم فشرده سازی خودکار در ایستگاه برش زاویه و صفحه
سیستم خنک کننده دمایی
توابع استاندارد:
سوراخ کردن؛ زاویه، سوراخ کردن کانال C؛ سوراخ کردن H-beam
برش زاویه ای؛ برش چوبی گرد؛ برش چوبی مربع؛ برش چوبی صاف؛ برش چوبی زاویه ای
کنده کردن؛
توابع اختیاری:
نوت کردن لوله
سوراخ کردن لوله
فشار بر روی ترمز
زاویه خم
قطر گوشه ها
دور زدن گوشه ها
دو طرفه گرد کردن
هیچی
اتصال کانال C
تراش I-Beam
برش کانال
 |
|
ایستگاه ضربه زدن
1. طیف گسترده ای از ضربه ها و میله ها برای نیازهای مختلف ضربه در دسترس هستند.
2.تغییر سریع سیستم نگهدارنده مغز برای تغییر سریع ابزار ضربه.
3.استریپر طراحی شده با دقت برای دید، ایمنی و راحتی استفاده.
4یک میز دو قطعه بزرگ با ترازو و توقف اندازه گیری در تمام مدل ها استاندارد است.
5. استریپر با صفحات قابل تعویض از حفره های مختلف برای به حداقل رساندن انحراف استاندارد در تمام مدل ها است
|
|
ایستگاه تراش چوبی
1.به طور خاص تیغه ی بالایی را برای ایجاد یک برش تمیز با کمترین تحریف ماشینکاری کرده اند.
2. تیغه ی پایین چهار لبه ی قابل استفاده داره
3درجه متغیر میتر-کوتng روی زاویه fl"آنج"
4. به راحتی قابل تنظیم نگه داشتن پایین
5. ميز پشتيباني با راهنمايي براي موقعيت دقيق
|
|
|
ایستگاه تراش زاویه ای
1. تراش تک بدون از دست دادن مواد و تغییر شکل حداقل
2.45 درجه برش آسان و تمیز است.
3تیغه های ثابت با چهار لبه برش قابل استفاده
4شعاع های زاویه ای قابل انتخاب بر روی تیغه های متحرک برای نتایج مطلوب در زاویه های کوچک یا بزرگ
|
|
ایستگاه تراش چوبی
1یک نگهدارنده برای اندازه های مختلف برش میله مربع و برش میله گرد.
2. ابزار برش کانال و برش بر روی بخش برای اکثر مدل ها در دسترس است.
|
|
|
ایستگاه نوتینگ
1. ایده آل برای شکاف کردن میله های مسطح و زاویه ها
2.برقی با قفل شدن محافظ ایمنی برای حداکثر ایمنی و دید
3جدول اندازه گیری شامل توقف برای موقعیت دقیق است.
|
