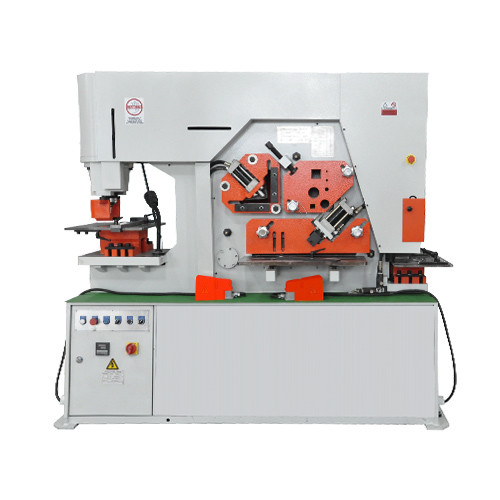

دستگاه آهنگر هیدرولیک چند کارکرد HIW-120D
- ماشین کاملا تکنولوژی پردازش بالا است، ماشین جوشکاری قفسه، درجه حرارت بالا درمان خاموش کردن، به طوری که قفسه با سفتی بالا، قدرت بالا؛ابزار با یک درمان خاص خلاء با درجه حرارت بالا برای افزایش عمر خدمت آن.
- استاندارد ماشین مجهز به ایستگاه سوراخ کردن، کانال و ایستگاه برش زاویه ای فولاد، ایستگاه برش صفحه ضخیم، ایستگاه برش فولاد گرد و فولاد مربع، ایستگاه برش زاویه ای است.سوراخ قرمز اختیاری، خم کردن صفحه، سوراخ کردن فولاد کانال، شاتر و زاویه برش لوله و سایر لوازم جانبی
- استاندارد مجهز به پنج ایستگاه و دو ایستگاه کار هیدرولیکی. می تواند به طور مستقل در همان زمان کار کند. ماشین نیازی به انجام هیچ سطحی از عیب یابی ندارد، پس از استفاده در محل قرار می گیرد.سیستم کنترل CNC اختیاری برای افزایش سوراخ کردن خودکار و بهره وری برش.
- استفاده از انتقال هیدرولیک، کل ساختار منطقی، وزن سبک، سر و صدا کم، سبک و قابل اعتماد است و دارای عملکرد بیش از حد است.
|
مدل
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| ظرفیت پردازش ((KN) |
600 |
900 |
1200 |
1600 |
| مقاومت کششی مواد ((Mpa) |
≤450 |
≤450 |
≤450 |
≤450 |
| رام استروک ((ملی متر)) |
80 |
80 |
80 |
80 |
| تعداد ضربات ((زمان/ دقیقه)) ((ملی متر)) |
8 تا 22 |
8 تا 22 |
8 تا 22 |
8 تا 22 |
| عمق گلو ((ملی متر) |
300 |
355 |
400 |
600 |
| زاویه برش |
7° |
8° |
8° |
8° |
| تراش تراش |
حداکثر ظرفیت تراش
(ضخامت*عرض) ((ملی متر)
|
16×250 |
20×330 |
25×330 |
30×355 |
| 8×400 |
10×480 |
16×600 |
20×600 |
| برش پروفایل فولاد |
بار مربع ((ملی متر) |
40 |
45 |
50 |
55 |
| بار گرد ((ملی متر) |
45 |
50 |
60 |
65 |
| کانال C ((ملی متر) |
126 |
160 |
200 |
280 |
| I-beam ((ملی متر) |
126 |
160 |
200 |
280 |
| تراش زاویه ای |
90° تراش ((ملی متر) |
120×10 |
140×12 |
160×14 |
180×16 |
| 90° تراش ((ملی متر) |
۷۰×۸ |
70×10 |
80×7 |
80×10 |
| سوراخ زدن |
مکس، به کاپاسي ضربه بزن
(قطر * ضخامت) ((ملی متر)
|
25×16 |
30×20 |
35×25 |
38×30 |
| موتور |
4 |
5.5 |
7.5 |
11 |
| ابعاد ((ملی متر) |
1650×800×1780 |
1950×900×1930 |
2350×980×2100 |
2680×1060×2380 |
سری استاندارد:
فقط يه اپراتور ميتونه روي اين ماشين کار کنه
با یک مجموعه استاندارد از واحد، از جمله یک پمپ، یک موتور و یک شیر.
قفل دستی
بدون سیستم خنک کننده دمایی
سری S:
فقط يک اپراتور ميتونه روي اين ماشين کار کنه
با یک مجموعه استاندارد از واحد، از جمله یک پمپ، یک موتور و یک شیر.
قفل دستی
سیستم فشرده سازی خودکار در ایستگاه برش زاویه و صفحه
سیستم خنک کننده دمایی
سری D:
مزدور آهنگر دوگانه (به این معنی که دو اپراتور می توانند همزمان روی ماشین کار کنند)
با دو مجموعه از واحدهای هیدرولیکی، از جمله دو پمپ، دو موتور و دو شیر
سیستم فشرده سازی خودکار در ایستگاه برش زاویه و صفحه
سیستم خنک کننده دمایی
توابع استاندارد:
سوراخ کردن؛ زاویه، سوراخ کردن کانال C؛ سوراخ کردن H-beam
برش زاویه ای؛ برش چوبی گرد؛ برش چوبی مربع؛ برش چوبی صاف؛ برش چوبی زاویه ای
کنده کردن؛
توابع اختیاری:
نوت کردن لوله
سوراخ کردن لوله
فشار بر روی ترمز
زاویه خم
قطر گوشه ها
دور زدن گوشه ها
دو طرفه گرد کردن
هیچی
اتصال کانال C
تراش I-Beam
برش کانال
 |
|
ایستگاه ضربه زدن
- طیف گسترده ای از ضربه و میله ها برای نیازهای مختلف ضربه در دسترس هستند.
- تغییر سریع سیستم توت نگهدارنده برای تغییر سریع ابزار ضربه.
- استریپتر طراحی شده برای دید، ایمنی و سهولت استفاده.
- یک میز بزرگ دو قطعه با ترازو و توقف اندازه گیری در تمام مدل ها استاندارد است.
- استریپر با صفحات قابل تعویض از حفره های مختلف برای به حداقل رساندن تغییر شکل استاندارد در تمام مدل ها است
|
|
ایستگاه تراش چوبی
- تیغه فوقانی که به طور خاص برای ایجاد یک برش تمیز با کمترین تحریف ماشینکاری شده است.
- تیغه پایین چهار لبه برش قابل استفاده دارد.
- برش درجه متغیر در فلنج زاویه ای.
- به راحتی قابل تنظیم است.
- میز پشتیبان با راهنما برای موقعیت دقیق
|
|
|
ایستگاه تراش زاویه ای
- برش تک بدون از دست دادن مواد و حداقل تغییر شکل.
- 45 درجه برش آسان و تمیز است.
- تیغه های ثابت با چهار لبه برش قابل استفاده.
- شعاع های گوشه ای قابل انتخاب بر روی تیغه های متحرک برای نتایج بهینه در زاویه های کوچک یا بزرگ
|
|
ایستگاه تراش چوبی
- یک نگهدارنده برای اندازه های مختلف برش میله مربع و برش میله گرد.
- ابزار تراش کانال و برش قطعه اختیاری برای اکثر مدل ها در دسترس است.
|
|
|
ایستگاه نوتینگ
- براي کنده کردن نوارها و زاويه ها مناسب است.
- محفظه ایمنی با قفل برقی برای حداکثر ایمنی و دید
- جدول اندازه گیری شامل توقف برای موقعیت دقیق است.
|
